时间:2018-12-10 15:37:14
1、确定安全阀公称压力。
根据阀门材料、工作温度和最大工作压力选定公称压力。
2、确定安全阀的工作压力等级
根据压力容器的设计压力和设计温度选定工作压力等级,安全阀的工作压力与弹簧的工作压力级有着不同的含义。
安全阀的工作压力是指安全阀正常运行时阀前所承受的静压力,它与被保护系统或设备的工作压力相同。
而弹簧的工作压力级则是指某一根弹簧所允许使用的工作压力范围,在该压力范围内,安全阀的开启压力(即整定压力)可以通过改变弹簧的预紧压缩量进行调节。
同一公称压力的安全阀,根据弹簧设计要求,可以分为多种不同的工作压力级。
选用安全阀时,应根据所需开启压力值确定阀门的工作压力级。
3、确定安全阀的排放压力Pd
安全阀的排放压力一般为整定压力(开启压力)的1.1倍,蒸汽锅炉安全阀的排放压力为整定压力的1.03倍。
4、确定安全阀的通径
根据必需排放量来确定,安全阀的排放能力≥必需排放量。
被保护系统所必需的排放量是指系统发生异常超压时为防止超压所必须排除的量,它是由系统或设备的工作条件、容量以及可能引起超压等因素决定的。

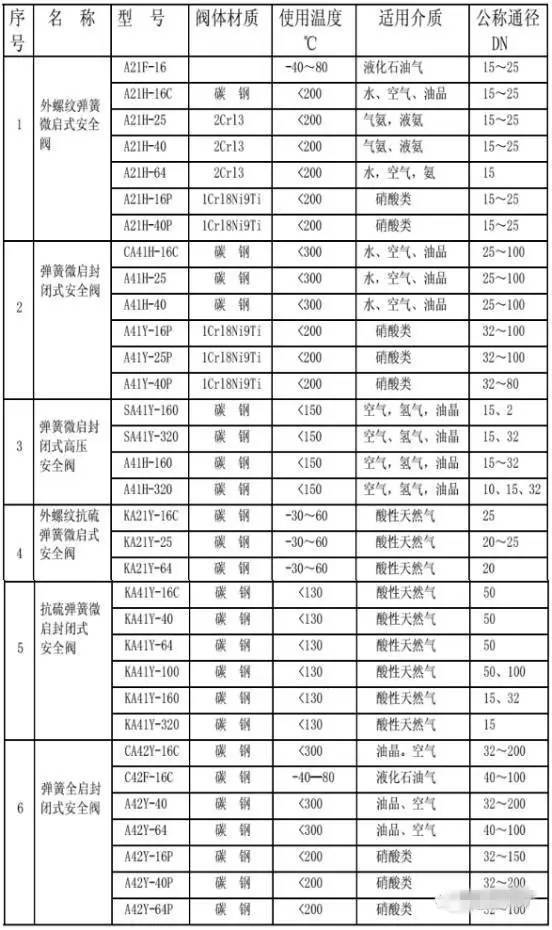

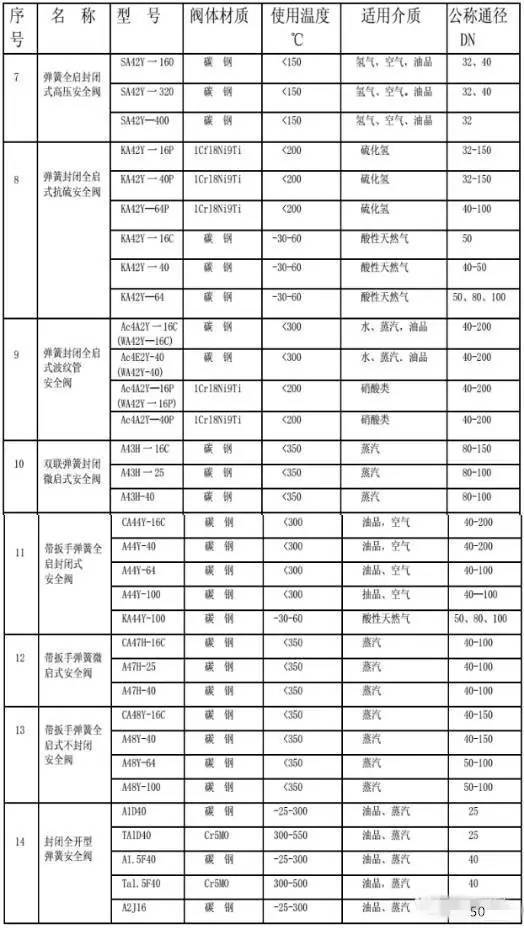

5、材质的确定
选用安全阀的材质应考虑介质的工作温度、工作压力,介质性能以及材料的工艺性,经济性等多种因素。
