山东安全阀检测设备原理

山东安全阀检测设备原理设备原理

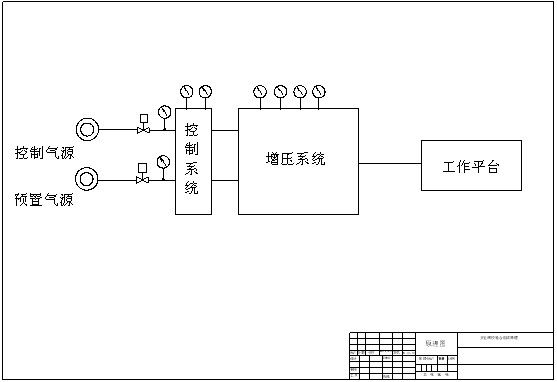

安全阀校验台只要由四部分组成：气源部分、控制系统、增压系统、校验平台。

1.气源部分：可分为控制气源和预置气源，控制气源为0.2-0.6Mpa的压缩空气，预置气源为压缩空气或瓶装氮气。
2.控制系统：计算机软件可以控制试验压力和时间，并记录试验过程的压力曲线，打印试验报告。
3.增压系统：由思明特增压泵、单向阀、蓄能器、安全阀、放空阀等组成。
4.校验平台：由安装工作台、密封盘、螺栓压板等组成。

技术参数

1. 校验用介质为氮气（ N2 ）（或空气压缩机干燥后供气）。
2. 预置气源气压一般为 8Mpa 左右。
3. 控制气源气压一般为 0.5 － 0.6Mpa 。
4. 校验范围： 0 － 40Mpa 。
5. 阀门校验尺寸范围 DN ： 0 － 600mm 。
6. 校验指标：整定压力、回座压力（参考值）、密封性。
