安全阀分类及特点

通常，普通的阀门只是起到一个开关的作用，而安全阀除了有开关的作用外，还可以起到保护设备、防止事故发生的作用，是特种设计上非常重要的安全附件。今天，小编就来带大家一起了解安全阀的有关知识。

1、按整体结构及加载机构分类

安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、脉冲式和弹簧式三种。用得比较普遍的是弹簧式安全阀。

①重锤杠杆式安全阀

重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

优点：重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

缺点：但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。

②脉冲式安全阀

脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。

③弹簧式安全阀

弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启（整定）压力。

优点：弹簧式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。

缺点：所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。

2、 按阀瓣开启的最大高度和流道之比分类

按照阀瓣开启的最大高度与安全阀流道直径之比来划分，安全阀主要分为全启式安全阀和微启式安全阀两种。

① 全启式安全阀

全启式安全阀的开启高度大于或等于流道直径的1/4。全启式安全阀的排放面积是阀座喉部最小截面积。其动作过程是属于两段作用式，必须借助于一个升力机构才能达到全开启，全启式安全阀主要用于气体介质的场合。

② 微启式安全阀

微启式安全阀的开启高度小于流道直径的1/4，通常为流道直径的1/40一1/20。其动作过程是比例作用式的，主要用于液体场合，有时也用于排放量很小的气体场合。

3、 按介质排放方式分类

按照介质排放方式的不同，安全阀又可以分为开放式、半封闭式和全封闭式等三种。

①开放式安全阀

开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。

②半封闭安全阀

半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。

③全封闭安全阀

全封闭式安全阀排气时，气体全部通过排气管排放，介质不能向外泄漏，主要用于介质为有毒、易燃气体的容器。

4、 按作用原理分类

可以分为非直接作用式安全阀和直接作用式安全阀。

①非直接作用式安全阀

这类安全阀可以分为带动力辅助装置的安全阀、先导式安全阀。

带动力辅助装置的安全阀：借助于一个动力辅助装置，在低于正常开启压力的情况下强制安全阀开启。适用于开启压力很接近于工作压力的场合，或需定期开启安全阀以进行检查或吹除粘着、冻结的介质的场合。同时，也提供了一种在紧急情况下强制开启安全阀的手段。

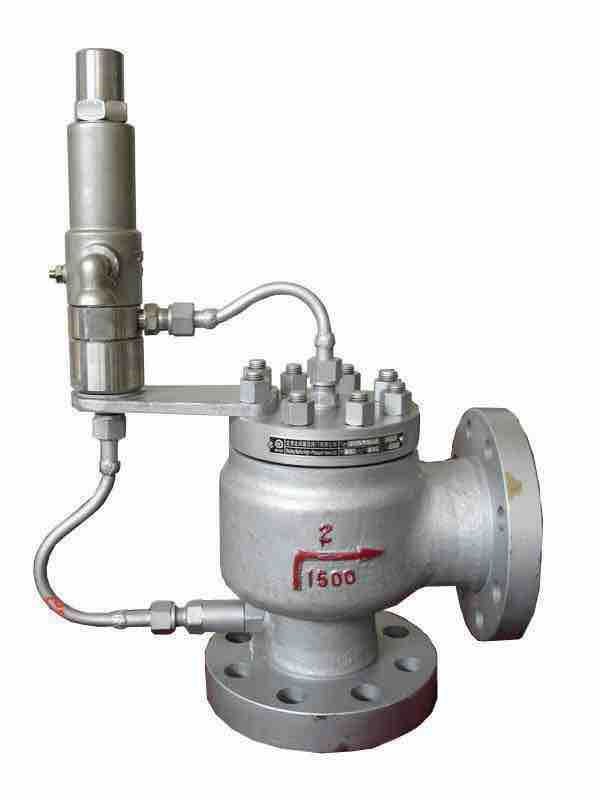

先导式安全阀：依靠从导阀排出的介质来驱动或控制的，而导阀本身是一个直接作用式安全阀，有时也采用其他形式的阀门。适用于高压、大口径的场合。先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式，或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷，因而具有良好的密封性能。同时，它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关，动作不如直接作用式安全阀那样迅速、可靠，而且结构较复杂。

②直接作用式安全阀

直接作用式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷，使阀门开启。

这种安全阀具有结构简单，动作迅速，可靠性好等优点。但因为依靠结构加载，其载荷大小受到限制，不能用于高压、大口径的场合。
